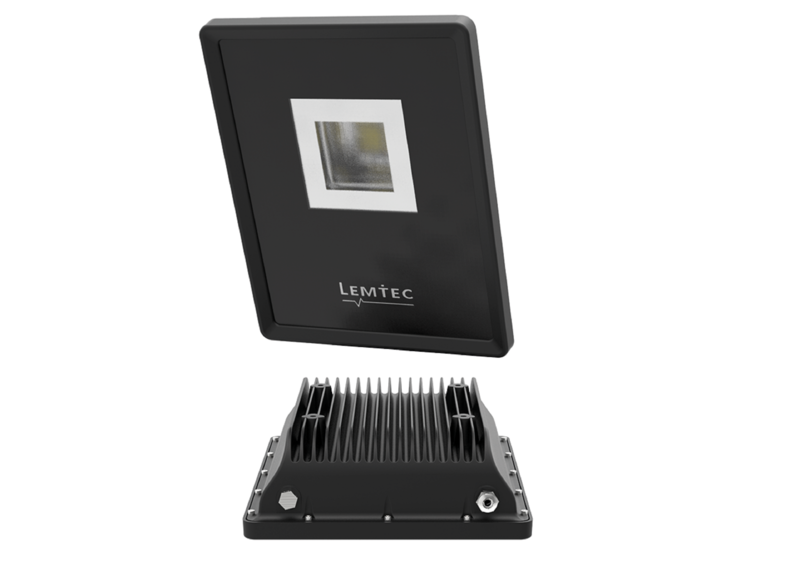

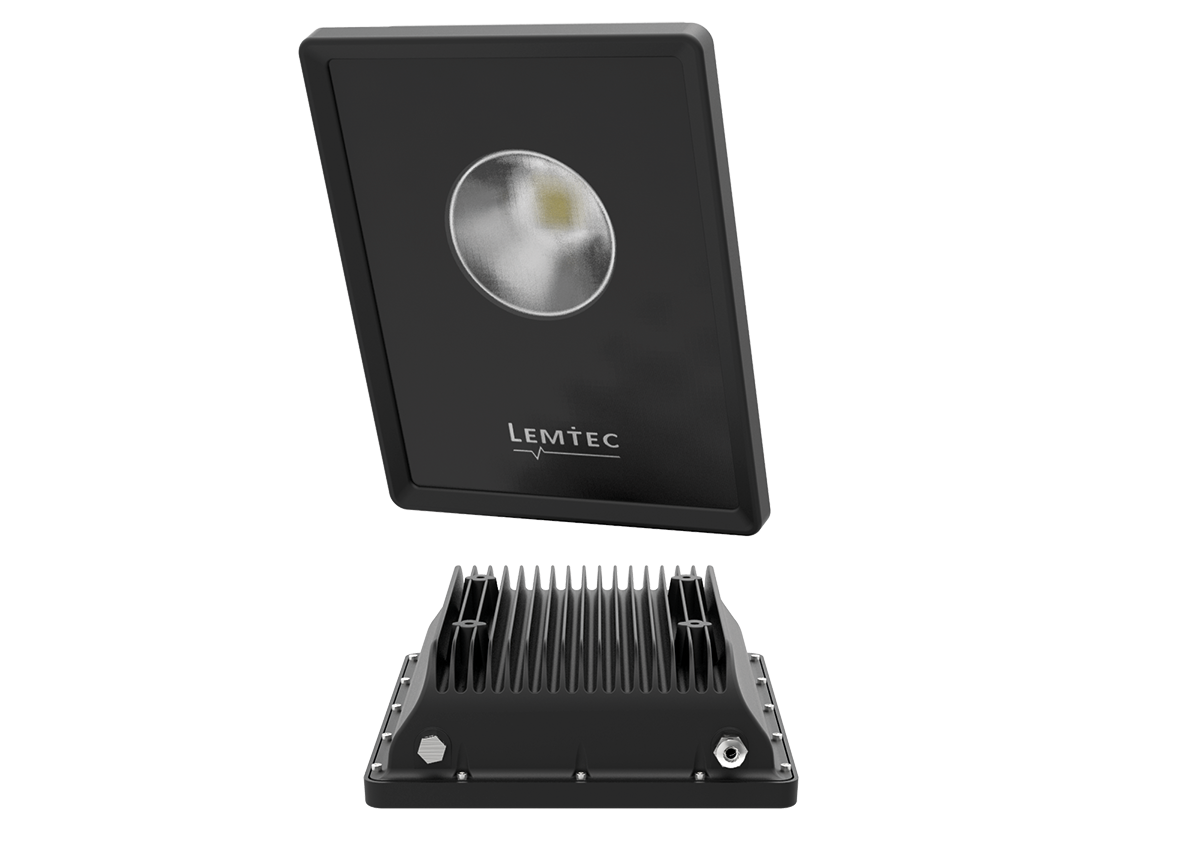

MONOBLOC 390
Die MONOBLOC 390 in IP67 mit inkludiertem Halter zeichnet sich durch ein sehr robustes Gehäuse aus. Das Gehäuse besteht aus pulverbeschichtetem Aluminium-Massivguss und sorgt so für eine ausreichende Wärmekapizität bei bis zu 80W Leistung der LowTemp COB-LED-Module. Diese Leuchte ist an Wänden, Decken und Böden zu montieren. Die Frontscheibe aus blendungsoptimierendem Einscheiben-Sicherheitsglas mit Wabenstruktur sowie ein integriertes und vergossenes Betriebsgerät sind weitere Vorteile dieser Type.
Verpackungseinheit | 1 |
| Montageart | Anbau |
| Montageort | Boden, Decke, Wand |
| Länge | 29,4 cm |
| Breite | 36,9 cm |
| Höhe | 4,1 cm |
| Bruttogewicht | 8,5 kg |
| Produktkategorie | Strahler, Fluter, Scheinwerfer |
| Spannungsart | AC 230 V 50/60 Hz |
| Schutzart | IP67 (Staubdicht und Schutz gegen zeitweiliges Untertauchen) |
| Schutzklasse | SK I (Schutzerdung) |
| Vorschaltgeräteklasse EEI | |
| Dimmbar | 1-10 V dimmbar DALI |
| Umgebungstemperatur | -30 ... +40 °C im Dauerbetrieb -45 ... +65 °C im Schaltbetrieb |
| Material | Al Massivguss EN AC-46100, pulverb. |
| Farbe | schwarz (ä. RAL 9004) |
| Halter | St37, pulverbeschichtet |
| Mögliche Leuchtenabdeckungen | ESG klar, Plexiglas klar, ESG Wabenoptik |
| Bestückung (COB-Type) | 1 x 80 W LowTemp COB M4 |
| Leuchtmittel | LowTemp COB-LED M4 |
| Leuchtmittelanzahl | 1 |
| LED-Leistung (Wattage) | 80 W |
| Lichtstrom bei Tp 25°C [L] | 148 lm/W |
| Lichtstrom bei Ta Leuchte 25°C [L] | 142 lm/W |
| Leuchtenlichtstrom | bis zu 10.500 Lumen |
| Farbwiedergabe | >80 Ra/CRI |
| Mittlere Lebensdauer | ~ 50.000 h |
| Photobiologische Sicherheit [L] | DIN-EN-62471 / RG1 |
| Mögliche Farbtemperaturen | 2500 K |
| Lichtaustritt | direkt |
| Symmetrie | symmetrisch |
| Mögliche Abstrahlwinkel | 30°/30° (390DS) 60°/60° (390FZ) 120°/120° (390HZ) |
| Lichtlenker | Chip-Direkt-Reflektor (CDR), Reflektor |
| Type | 2xKV100D-33 EVO7 |
| Anschlussleistung [B] | 105 W |
| Notstromtauglich [B] | DC 130-300 V |
| Leistungsfaktor bei Nennspannung [B] | >0,92 |
| Prüfzeichen [B] | CE, EMV, RoHS, TÜV GS, ENEC |
30°/30°
60°/60°
120°/120°
30°/30°
60°/60°
120°/120°
| 2500 K | Ja |
| 3200 K | Ja |
| 4100 K | Ja |
| 5250 K | Ja |
| 6000-7000 K | Ja |
| blau | Ja |
| gelb-orange | Ja |
| grün | Ja |
| rot | Ja |
| AC/DC 230V | Ja |
| DC 12V | Ja |
| DC 24V | Ja |
| AC 42V | Ja |
| DC 230V | Ja |
| Einscheibensicherheitsglas klar | Ja |
| Plexiglas klar | Ja |
| Einscheibensicherheitsglas Wabenoptik | Ja |
- Empf. Umgebungstemp. Dauerbetrieb -30°C … +40°C
- Mittlere Lebensdauer ~ 50.000 h
- Zul. Umgebungstemp. Schaltbetrieb -45 … +60°C
- Serienmäßig notstromtauglich für DC 130-300V
- CDR-Wechselreflektoren verfügbar
- Stoß- und vibrationsfest
- Keine Innenreinigung erforderlich
Die Einsatzmöglichkeiten sind aufgrund der verfügbaren Abstrahlwinkel (CDR) sehr vielseitig. Von Außenflächen über Krananlagen bis hin zu Großgeräten und Maschinen ist diese Type einsetzbar.
